เมื่อนำตัวต้านทาน ขดลวดเหนี่ยวนำ และตัวเก็บประจุ มาต่ออนุกรม แล้วต่อปลาย
ทั้งสองที่เหลือของวงจรเข้ากับแหล่งจ่ายไฟสลับ ที่มีแรงเคลื่อนไฟฟ้า v = Vm sin ωtดังรูป
เมื่อ VR VL และ VC คือความต่างศักย์ค่าสูงสุด (Voltage Amplitude) ที่ตกคร่อมอุปกรณ์แต่ละตัว
กราฟแสดงค่าความต่างศักย์ที่ตกคร่อม R L และ C
ผลรวมของความต่างศักย์ที่ตกคร่อมอุปกรณ์ทั้งสามชิ้นไม่สามารถรวมกันแบบ พีชคณิตเพราะต่างมีเฟสไม่ตรงกัน จะต้องใช้แผนภาพแสดงเฟสช่วยในการรวม

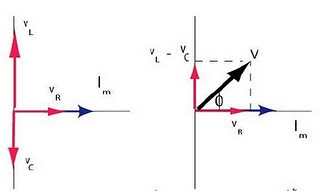

แผนภาพแสดงเฟสของความต่างศักย์ที่ตกคร่อมอุปกรณ์แต่ละตัว ในที่นี้ VL > VC
2.การต่อ RLC แบบขนาน
อุปกรณ์ต่าง ๆ เมื่อต่อกันแบบขนานคร่อมกับแหล่งจ่ายไฟกระแสสลับ สามารถวิเคราะห์วงจรได้เช่นเดียวกับการต่อแบบอนุกรม แต่จะใช้กฎเกี่ยวกับกระแสของเคอร์ชฮอฟช่วยในการวิเคราะห์
วงจร RLC ต่อแบบขนาน และแผนภาพสามเหลี่ยมของกระแสในวงจร
เพราะตัวต้านทาน ขดลวดและตัวเก็บประจุต่อขนานกันแลัวนำไปต่อกับแหล่งจ่ายไฟสลับ ดังนั้นความต่างศักย์ไฟฟ้าที่คร่อมอุปกรณ์แต่ละชิ้นจึงมีค่าเท่ากัน แต่เฟสของกระแสไฟฟ้าที่ผ่านตัวต้านทาน ขดลวดและตัวเก็บประจุ จะไม่เหมือนกัน การเขียนแผนภาพแสดงเฟสจะใช้กระแสแสดงความต่างเฟส (ไม่เหมือนกับการต่อแบบอนุกรม ซึ่งใช้ ความต่างศักย์แสดงความต่างเฟสในแผนภาพ)
กระแสที่ไหลผ่านตัวต้านทาน (R)
IR = V/R มีเฟสตรงกับ V
กระแสที่ไหลผ่านขดลวด (L)
IL = V/XL ตามหลังความต่างศักย์ 90 องศา
กระแสที่ไหลผ่านตัวเก็บประจุ (C)
IC = V/Xc นำหน้าความต่างศักย์ 90 องศาจากแผนภาพแสดงเฟส
จะเห็นว่ากระแสรวมของวงจร คือ I (สมมติว่า IC > IL )
